MK-350-QKFY
以下參數為標準參數，具體可根據客戶要求提供個性化定制方案。
性能參數：
|
型號 |
加工范圍 |
單爪行程 |
單爪推力 |
通孔尺寸（mm） |
回轉精度 |
重復定位精度 |
額度轉速 |
極限轉速 |
許用氣壓 |
總質量 |
|
MK-350-QKFY |
350-350 |
170mm |
350kg.f |
510 |
≤0.1mm |
≤0.05mm |
120r/min |
200r/min |
0.4-1.0MPa |
550Kg |
推薦齒輪及其安裝方式：
|
型號 |
從動齒輪 |
主動齒輪 |
速比 |
螺旋角 |
主動輪安裝方式 |
|
MK-350-QKFY |
斜齒 M2.5*Z236 |
斜齒 M2.5*Z59 |
4 |
10°28′31″ |
法蘭 |
推薦減速機規格以及產生性能參數：
|
型號 |
推薦減速機規格 |
減速比 |
總減速比 |
電機功率(KW) |
額定輸入轉速RPM |
最高轉速RPM |
最大空移速度RPM |
最大切割速度RPM |
最大角加速度rad/s² |
轉動慣量kg*cm |
慣量比(%) |
|
MK-350-QKFY |
140 |
10 |
40 |
5 |
2000 |
3000 |
75 |
75 |
20 |
310000 |
142 |

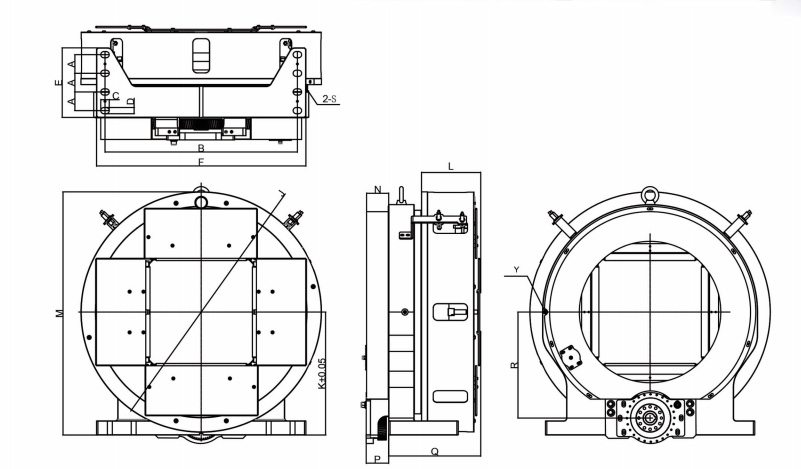

外形參數：
|
型號 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
M |
P |
Q |
R |
S（ 氣管） |
T |
Y（接近 開關） |
|
MK-350-QKFY |
66 |
680 |
30 |
22 |
246 |
740 |
6 |
12 |
850 |
432 |
860 |
79.5 |
326 |
375 |
φ8 |
45° |
NPN
NC |

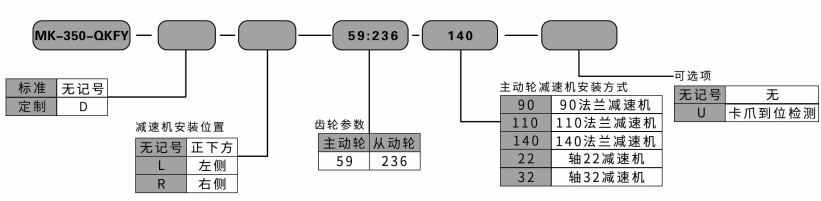

型號表示法：
