MK-120-QK
以下參數為標準參數，具體可根據客戶要求提供個性化定制方案。
性能參數：
|
型號 |
加工范圍 |
單爪行程 |
單爪推力 |
通孔尺寸（mm） |
回轉精度 |
重復定位精度 |
額度轉速 |
極限轉速 |
許用氣壓 |
總質量 |
|
MK-120-QK |
8-120 |
60mm |
50kg.f |
125 |
<0.05mm |
<0.05 m m |
200r/m in |
300r/min |
0.4-1 .OMPa |
150Kg |
推薦齒輪及其安裝方式：
|
型號 |
從動齒輪 |
主動齒輪 |
速比 |
螺旋角 |
主動輪安裝方式 |
|
MK-120-QK |
斜齒 M2.5*Z162 |
斜齒 M2.5*Z54 |
3 |
15°21′32" |
法蘭 |
推薦減速機規格以及產生性能參數：
|
型號 |
推薦減速機規格 |
減速比 |
總減速比 |
電機功率KW |
額定輸入轉速 |
最高轉速 |
最大空移速度 |
最大切割速度 |
最大角加速度rad/s² |
轉動慣量kg*cm |
慣量比(%) |
|
MK-120-QK |
110B |
5 |
15 |
1.8 |
2000 |
3000 |
160 |
133 |
95 |
10000 |
84 |

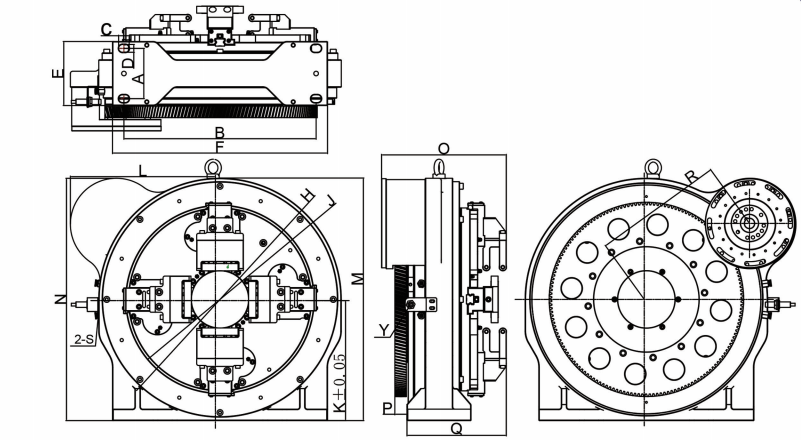

外形參數：
S（ 氣管）
|
型號 |
A |
B |
C |
D |
E |
F |
H |
J |
K |
M |
N |
Q |
R |
S（氣管） |
Y（接近開關） |
|
MK-120-QK |
110 |
470 |
25 |
17 |
140 |
470 |
530 |
400 |
265 |
530 |
530 |
217 |
280 |
φ8 |
PNP
NC |

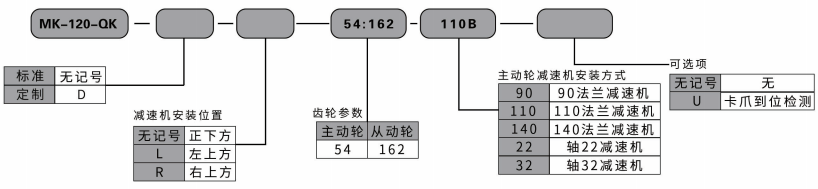

型號表示法：
