MK-120-QKFY
以下參數為標準參數,具體可根據客戶要求提供個性化定制方案。
性能參數:
型號 |
加工范圍 |
單爪行程 |
單爪推力 |
通孔尺寸(mm) |
回轉精度 |
重復定位精度 |
額度轉速 |
極限轉速 |
許用氣壓 |
總質量 |
MK-120-QKFY |
8-120 |
60mm |
60kg.f |
126*126 |
<0.1mm |
<0.05 m m |
200r/m in |
300r/min |
0.4-1 .OMPa |
95Kg |
推薦齒輪及其安裝方式:
型號 |
從動齒輪 |
主動齒輪 |
速比 |
螺旋角 |
主動輪安裝方式 |
MK-120-QKFY |
斜齒 M2*Z117 |
斜齒 M2*Z78 |
1.5 |
12°50′19" |
法蘭 |
推薦減速機規格以及產生性能參數:
型號 |
推薦減速機規格 |
減速比 |
總減速比 |
電機功率KW |
額定輸入轉速 |
最高轉速 |
最大空移速度 |
最大切割速度 |
最大角加速度rad/s² |
轉動慣量kg*cm |
慣量比(%) |
MK-120-QKFY |
90 |
10 |
15 |
1.5 |
2000 |
3000 |
160 |
133 |
83 |
3600 |
84 |

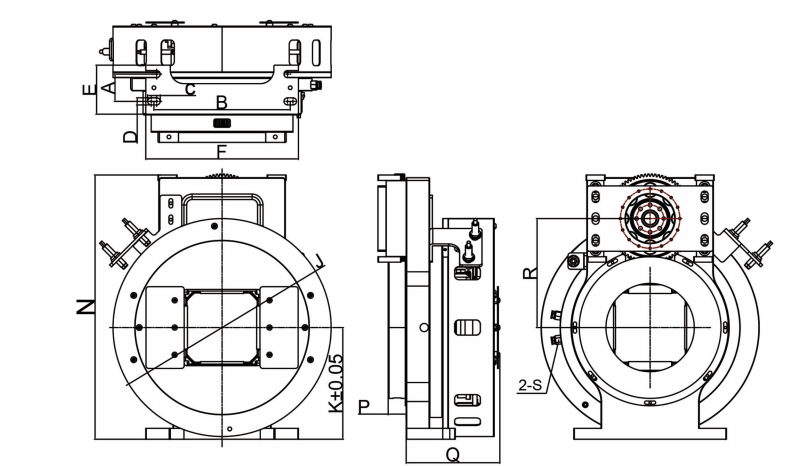

外形參數:
S( 氣管)
型號 |
A |
B |
C |
D |
E |
F |
G |
J |
K |
N |
F |
Q |
R |
S(氣管) |
Y(接近開關) |
MK-120-QKFY |
50 |
250 |
23 |
13 |
90 |
280 |
6 |
400 |
205 |
485 |
33 |
172 |
200 |
φ8 |
PNP
NC |

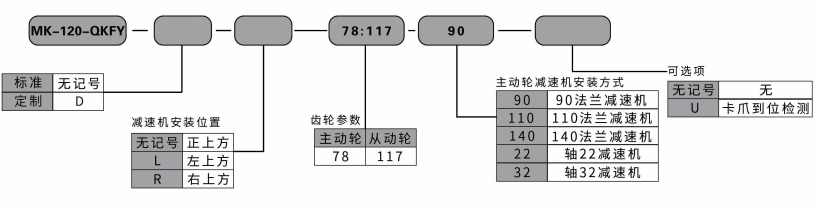

型號表示法:
